產品介紹:
CN-YJJYF可分離連接器采用優質硅橡膠注射成型,其結構為內屏蔽層、絕緣層、外屏蔽層,絕緣層采用后注射成型,適用于分支箱、環網柜等電氣設備的進出線連接,應力錐內置應力控制單元解決電纜半導電層切斷處的電場集中問題。本產品采用預制式結構可大大提高其密封效果。使用專用的硅脂便于安裝。零部件由螺栓緊固,主要由前插頭、后插頭、應力錐、雙頭螺栓、堵頭、堵蓋、避雷器組等組成。回路數為2~6路,可擴展性,拆裝靈活;全密封、全絕緣、免維護、抗污穢、安裝簡便快捷,三指套和絕緣管有冷縮和熱縮可供用戶選擇。
參照標準
電氣性能 :IEC 60502、GB/T 12706
接口尺寸:BS EN 50180、 EN 50181
u 主要技術參數
項目 item |
單位 unit |
指標 Index |
額定電壓(U0/U)Rated Voltage |
kV |
8.7/15 |
額定電流 Rated Current |
A |
630 |
額定頻率 Rated Frequency |
Hz |
50 |
工頻耐壓(5min) frequency withstand |
kV |
39 |
局部放電(15kV) Partial Discharge |
pC |
≤10 |
沖擊電壓試驗 Impulse voltage |
kV |
±95 各10次 |

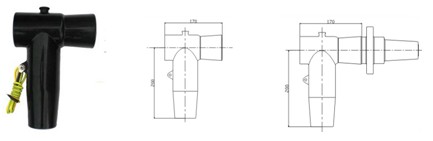

u CN-YJJYF-QC-10/630屏蔽型前插頭規格表 Front connector specification table
序號No. |
型號規格 Model |
適用導體截面(mm2) cable cross section |
適用電纜絕緣外徑 cable insulating diameter |
1 |
CN-YJJYF-QC-1 10/630 |
25~50 |
16~20 |
2 |
CN-YJJYF-QC-2 10/630 |
70~120 |
20~25 |
3 |
CN-YJJYF-QC-3 10/630 |
150~240 |
25~30 |
4 |
CN-YJJYF-QC-4 10/630 |
300~400 |
30~36 |

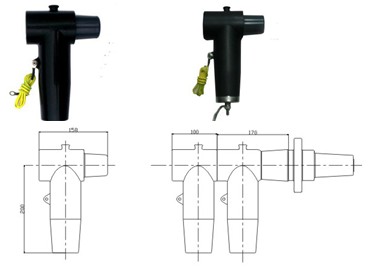

u CN-YJJYF-HC-10/630屏蔽型后插頭規格表 Rear connector specification table
序號 No. |
型號規格 Model |
適用導體截面(mm2) cable cross section |
適用電纜絕緣外徑 cable insulating diameter |
1 |
CN-YJJYF-HC-1 10/630 |
25~50 |
16~20 |
2 |
CN-YJJYF-HC-2 10/630 |
70~120 |
20~25 |
3 |
CN-YJJYF-HC-3 10/630 |
150~240 |
25~30 |
4 |
CN-YJJYF-HC-4 10/630 |
300~400 |
30~36 |
