      產品中心

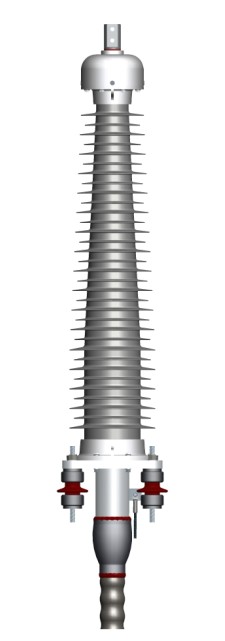

    復合套管戶外終端
    已閱:12962  2013-8-26



    產品簡介

          本公司生產的復合套管戶外終端,主要有CN-YJZWCF3系列復合套管戶外終端、CN-YJZWCF4系列復合套管戶外終端兩種型號,適用于戶內、戶外高壓架空線與電纜的連接,防污等級分別為Ⅲ級、Ⅳ級。主要由接線柱、應力錐、復合套管和尾管組成。其中應力錐采用進口液態硅橡膠注橡成型,具有長久穩定的抱緊力和電場均勻能力。復合套管用高強度的環氧玻纖絕緣管外覆硅橡膠大小傘裙,復合套管整體外形成錐形,具有很好的防污閃性、耐氣候性、抗漏痕、抗電蝕和憎水能力。復合套管內填充的絕緣油,不僅電氣絕緣性能優良,而且與硅橡膠應力錐之間,其相互溶解或滲透低到1/1000及以下,有效地保證了產品的長期安全運行。產品采用多重密封結構,能夠有效防止水份的浸入和絕緣油的滲漏。所有密封圈,均為NBR或硅橡膠材料,全部進口。所有緊固件材料均為不銹鋼,具有很好的防水密封性能。





    各電壓等級的電纜配套截面如下:

              48/66kV56/77kV 150~1400mm²;

              64/110kV76/138kV 240~2500mm²

              127/220kV290/500kV 400~3000mm



    主要結構特點:

    復合套管戶外終端,不僅具有瓷套戶外終端的所有優點,更具有如下優越性能。

    ●機械性:內層環氧玻纖的機械強度,遠高于瓷套,更有更好的機械性能;

    ●防爆性:外層覆蓋的硅橡膠傘層,質地柔軟,有效地避免或極大地減輕了發生爆炸后對人身和相鄰設備造成的毀損。在人口稠密區比瓷套具有更好的安全性。

    ●運輸性:復合套管的質量,不及瓷套的1/5,重量輕,其內層優良的機械強度和外層柔軟的質地,更具抗壓抗擠,有效降低了運輸和安裝成本。

    ●耐候性:硅橡膠外層,同時具有優良的耐候性,抗污自潔能力、抗紫外線和老化性能優越。IEC60815中明確指出,瓷套的爬電比距只有17mm/kV,略高于抗Ⅰ級污穢水平,而硅橡膠的爬電比距達25mm/kV,達到抗Ⅲ污穢水平。

    ●免清洗:硅橡膠具有良好的憎水性,所以具有良好的自潔能力基本實現免停電人工清洗(瓷套的停電清洗率一般為每年一次),有效降低了運行維護成本。

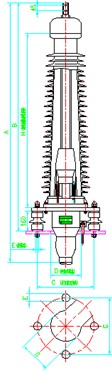

    結構尺寸表 :

    尺寸SIZE

    型號

    MODEL

    66kV

    77kV

    110kV

    138kV

    220kV

    500kV

    H

    CN-YJZWCF3

    -

    1250

    1400

    2100

    5300

    CN-YJZWCF4

    980

    1500

    1650

    2450

    5800

    A

    CN-YJZWCF3

    -

    1950

    2100

    2950

    6250

    CN-YJZWCF4

    1700

    2200

    2350

    3300

    6750

    B

    CN-YJZWCF3

    -

    1685

    1835

    2750

    6000

    CN-YJZWCF4

    1410

    1935

    2085

    3100

    6500

    C

    CN-YJZWCF3

    -

    Φ450

    Φ650

    Φ800

    CN-YJZWCF4

    Φ430

    D

    CN-YJZWCF3

    -

    Φ260

    Φ350

    Φ500

    CN-YJZWCF4

    Φ200

    E

    CN-YJZWCF3

    -

    4-Φ25 EQS

    6-Φ32 EQS

    CN-YJZWCF4

    4-Φ25 EQS
